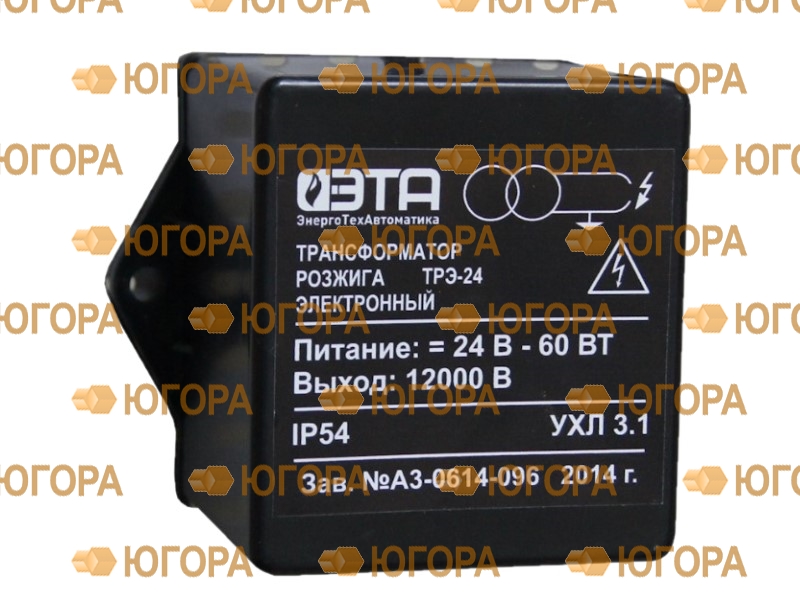

Трансформатор розжига электронный ТРЭ-24
НАЗНАЧЕНИЕ
Для высоковольтного розжига газовых и жидкотопливных основных или запальных горелок.
Осуществляют розжиг горелки между электродом и заземлённым корпусом горелки, или двумя электродами.
Трансформатор вырабатывает и подает на горелку котла высоковольтную искру, которая в свою очередь розжигает в камере сгорания топливно-воздушную смесь.
Появление искры –результат передачи высокого напряжения к электродам розжига. Такимобразом, трансформатор розжига котла –это источник напряжения, который провоцирует дугу для воспламенения газа или воздушной топливно-газовой рабочей смеси
ТРЭ — Электронный тип трансформатора розжига.
Напряжение питания 24В
Небольшой вес
Малые габариты
Отсутствие сетевых и электромагнитных наводок
Рекомендуется для запальных горелок длинной до 1000 мм.
ПРИМЕНЕНИЕ
Запальные и основные горелки печей, котлов, энергоагрегатов
Технические характеристики ТРЭ-24
Входное (первичное) напряжение = 24 В
Ток, не более 0,5 А
Выходное (вторичное) напряжение, не менее 15 кВ
при холостом ходе 10 кВ
ток в режиме КЗ 15мА
Длительность одного включения при розжиге горючей смеси,не более, (периодичность включения не менее 2 мин) 45 сек
Рекомендуемый искровой промежуток, мм 3 – 4 мм
Длина кабеля питания (в комплекте) 1 м
Длина высоковольтного кабеля 1,5 м
Температура окружающей среды, оС от минус 40 до плюс 60 0С
Степень защиты по ГОСТ 14254 IP54
Габариты, не более, 96*81*62мм
Масса, не более 1,1кг
МОНТАЖ ТРАНСФОРМАТОРОВ РОЗЖИГА
Трансформаторсмонтироватьрядомс запальной горелкой.
Подключение:
-коричневый провод (ФАЗА) подключить к фазовой линии сети 220В
-синий провод (НУЛЬ) подключить к нулевой линии сети 220В.
-желто-зеленый провод (ЗЕМЛЯ) соединить с корпусом запальника или горелки.
Допускается заземлять по месту, подключив ж/з провод к контуру заземления- в этомслучае сопротивление между точкой заземления ТР и корпусом запальника должно быть неболее 10 Ом.
Высоковольтный провод В/В (поставляемый комплектно) укоротить провод до необходимой длинны. Рекомендуемая длина высоковольтного кабеля — до 1м.
Подключение свечного наконечника –высоковольтныйкабельвставляетсявсвечнойнаконечникинаворачиваетсявустановленный в нем винт-саморез.
Свечной наконечник подключить к искровому разряднику запальной горелки или других газогорелочных устройств.
Снижение электромагнитных наводок — кабель питания, высоковольтный кабель прокладываются отдельно в пластиковом трубопроводе, отдельно от других кабелей.
